佛山兴迪源机械资讯详情

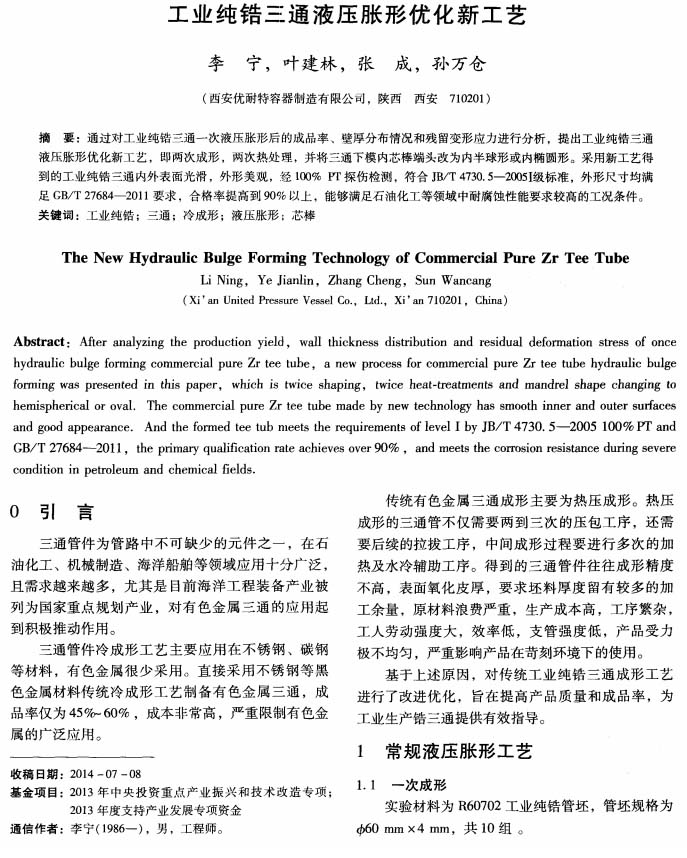

钛工业进展:工业纯锆三通液压胀形优化新工艺

2021-08-25

【作 者】李宁;叶建林;张成;孙万仓

【摘 要】通过对工业纯锆三通一次液压胀形后的成品率、壁厚分布情况和残留变形应力进行分析,提出工业纯锆三通液压胀形优化新工艺,即两次成形,两次热处理,并将三通下模内芯棒端头改为内半球形或内椭圆形。采用新工艺得到的工业纯锆三通内外表面光滑,外形美观,经100%PT探伤检测,符合JB/T 4730.5—2005Ⅰ级标准,外形尺寸均满足GB/T 27684—2011要求,合格率提高到90%以上,能够满足石油化工等领域中耐腐蚀性能要求较高的工况条件。

【结 论】

1、造成工业纯锆三通一次液压胀形开裂失效的主要原因是胀形后的锆三通壁厚很不均匀,以及支管与主管连接位置的应力非常大,其内外表面的应力差距非常大,相差144MPa。

2、对原来的工业纯锆三通一次液压胀形工艺进行了改进,将锆三通下模内芯棒端头改为内半球形或内椭圆形,并将原来的一次液压胀形工艺优化为两次液压胀形,同时进行两次热处理。

3、采用改进工艺后,得到的工业纯锆三通内外表面光滑,外形美观,合格率提高到90%以上。

以下是正文:

标签:
18923114077(微信同号)
