沈阳航空工业学院学报:等半宽高矩形盒零件的超塑性胀形力学解析
2023-06-29【作 者】张凌云
【引 言】
就超塑性流动规律而言,最理想的情况是整个变形区的应变速率场处于均匀稳恒状态,如该应变速率又恰好使应变速率敏感系数m值为最大,则此时材料的应变速率强化效应最为显著。而对盒形件胀形过程,每一时刻的应变速率场分布以及材料的厚度都是不均匀的,在变形的不同阶段危险点也是不同的,因而力学解析问题比较复杂,难度也较大,至今对盒形件的研究还很少。但盒形件胀形厚度分布不均匀的问题是困扰超塑气压胀形工艺的一个十分重要的问题,因此有必要对此进行研究和探讨。
【结 论】
(1)按本文所推导出的最佳加压规律进行超塑胀形,所成形的零件其横截面上的材料厚度分布均匀程度有明显的改善,与恒压胀形情况相比,材料最大与最小厚度比值tmax/tmin从1.15减小为1.08,这对提高气压胀形产品的质量,满足结构设计上的要求有很重要的意义;
(2)按此规律加载,能在提高胀形极限的同时(R变压=9, R恒压=11)使得胀形时间明显缩短(T恒压=145分钟,T变压=105分钟),这对提高超塑性胀形生产效率,推动此工艺方法的应用和发展有积极的作用。

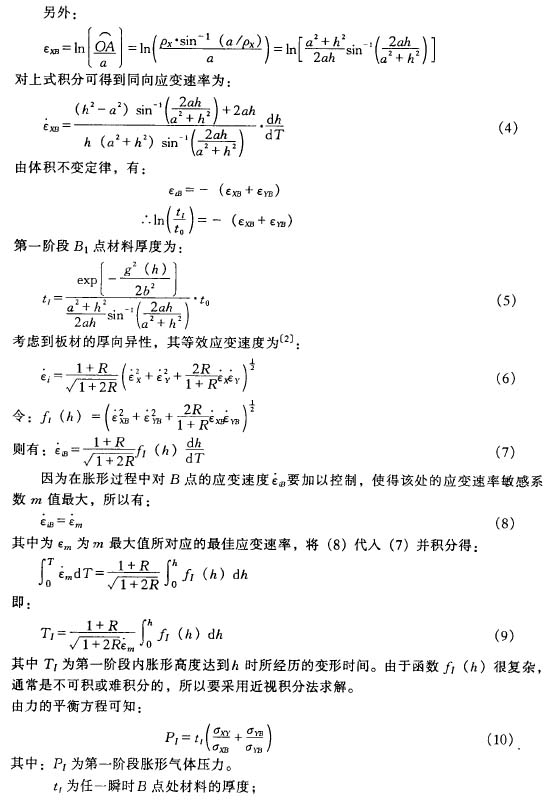

以下是正文:
